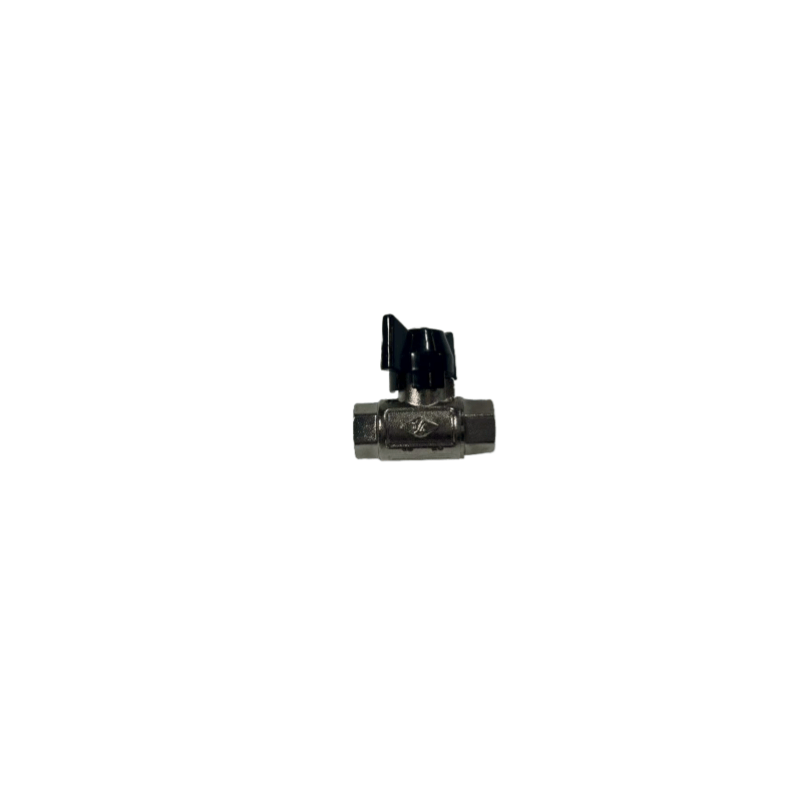

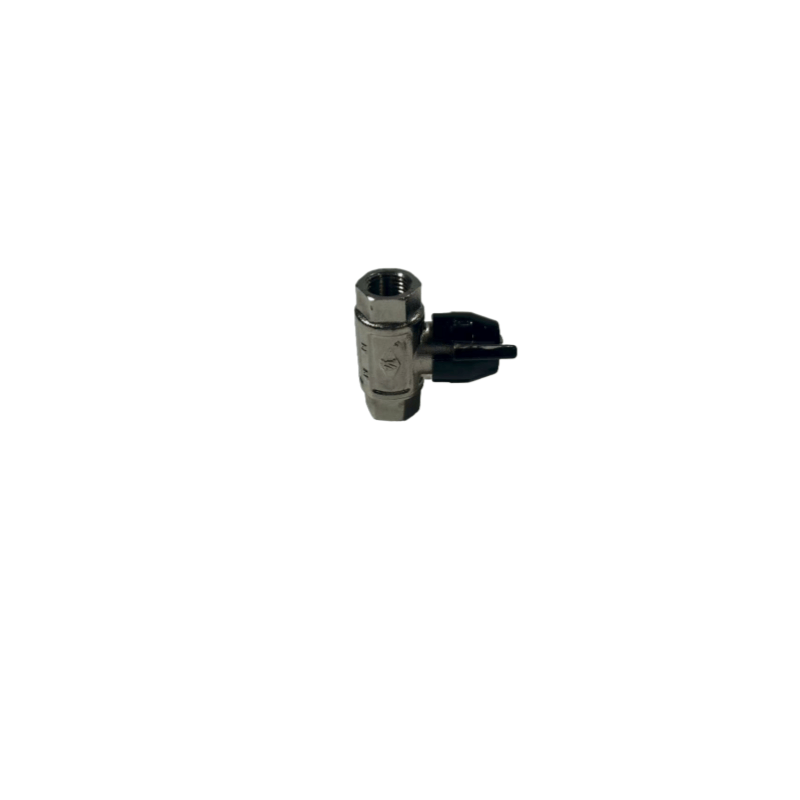

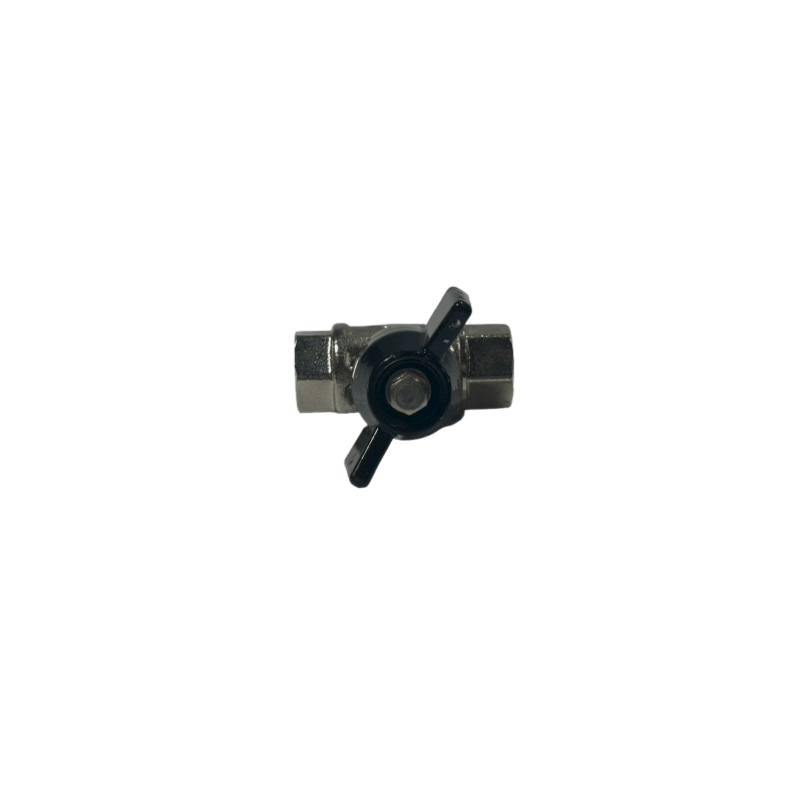

Atlas Copco Air Compressors Öl injizierte Schraubenkompressorkugelventil 1/4 Hauptmerkmale
Strukturelles Design
Es nimmt eine kugelförmige Ventilkernstruktur an. Durch das Drehen des Ventilkerns (normalerweise 90 ° -Wrdation) erreicht es schnelle Einschaltkern mit geringem Durchflusswiderstand, der für Szenarien geeignet ist, die eine präzise Steuerung des Flusses erfordern. Der 1/4-Zoll-Durchmesser (ca. 6,35 mm) ist mit kleinen Rohrleitungen kompatibel und ist häufig im Schmierweg, im Steuerluftweg oder im Hilfskreis des Kompressors zu finden.
Materialauswahl
Ventilkörper: Meistens aus Messing, Edelstahl (wie 304, 316), resistent gegen die Korrosion von Kompressoröl, geeignet für Arbeitstemperaturen im Bereich von -20 ℃ bis 150 ℃.
Dichtungsmaterialien: Verwenden Sie Nitrilkautschuk (NBR), Fluororubber (FKM) usw., um die Versiegelungsleistung und den Alterungswiderstand in Ölnebelumgebungen sicherzustellen.
Ventilkern- / Ventilstange: aus Edelstahl, weasthaltigem und weniger anfällig für Stick.
Druckbewertung
Es muss mit dem Druck des Kompressorsystems übereinstimmen. Der Arbeitsdruckbereich beträgt im Allgemeinen 10 bis 30 bar (abhängig vom Kompressormodell), und einige Hochdruckmodelle können höherem Druck standhalten.
Installation und Anpassung
Die Schnittstellenform ist normalerweise interner Gewinde (NPT- oder G-Faden), was die Verbindung zu 1/4-Zoll-Pipelines erleichtert. Es kann in horizontalen oder vertikalen Pipelines installiert werden. Der Betriebsgriff besteht hauptsächlich aus Kunststoff oder Metall, was die manuelle Einstellung erleichtert.
