ATLAS COPCO ZT55-90 Serie Air Compressor's Check Ventil Stamm Einstellung Kit 1. Kit Zusammensetzung und Funktion

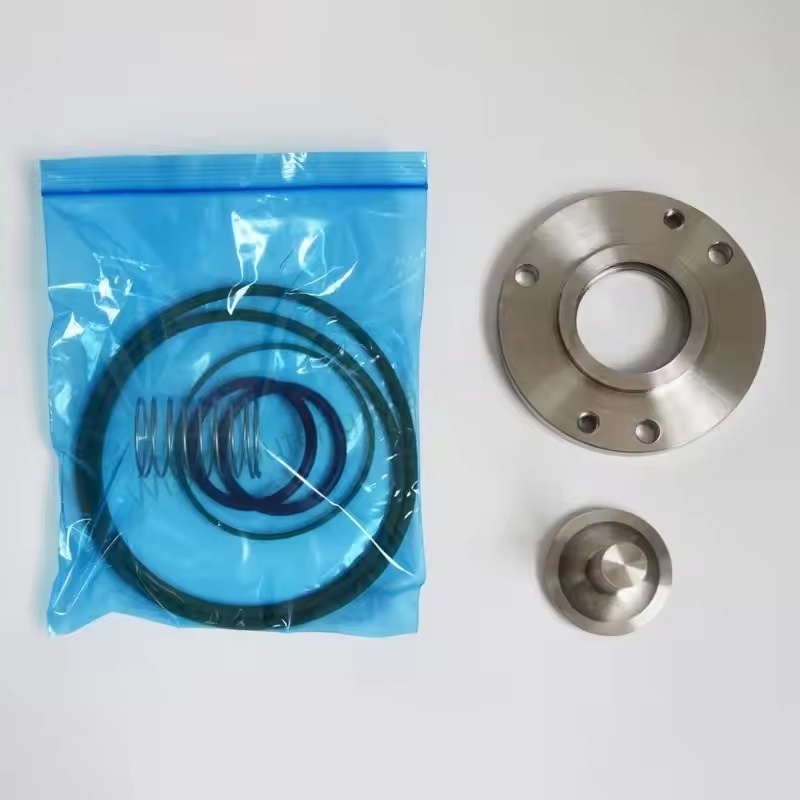

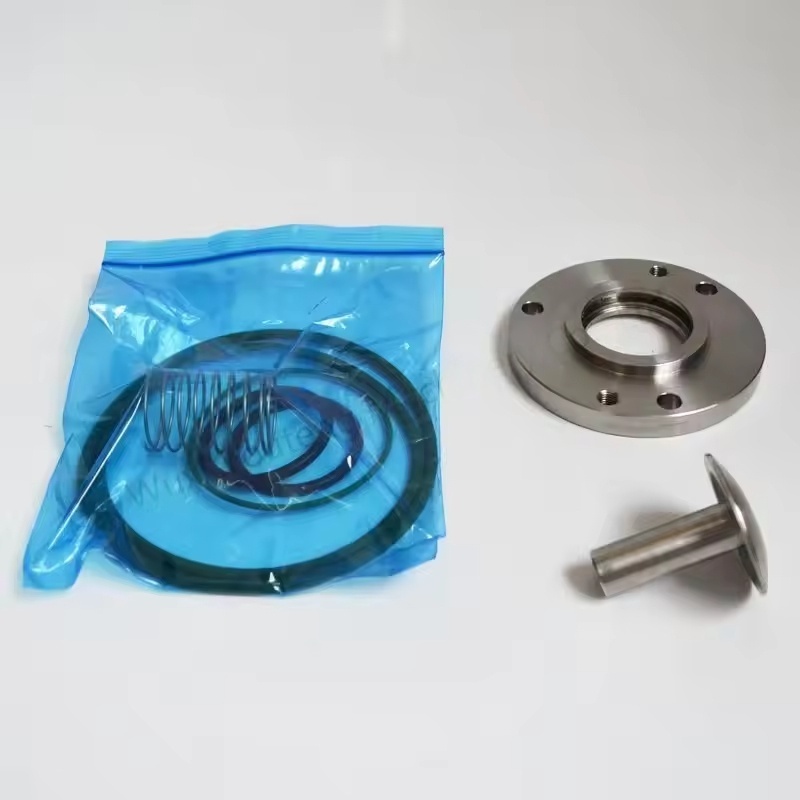

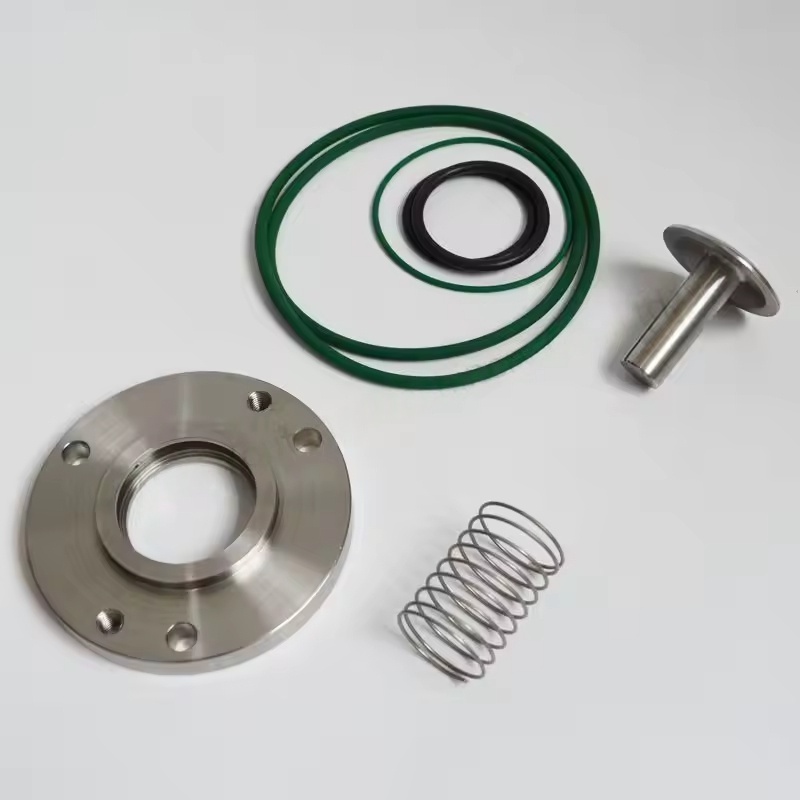

Kernkomponenten: Zu den Einstellschrauben der Ventilstamme, Verriegelungsmuttern, Positionierungswaschanlagen, Dichtungsringe und dedizierte Einstellwerkzeuge gehören. Einige Kits können auch mit Ventilstamm -Verschleiß -Erkennungsmessgeräten oder Vorlagen der Kalibrierungsskala geliefert werden.
Hauptfunktion: Durch Einstellen des Schlaganfalls, der Position oder des Vorladens des Ventilstamms stellen Sie sicher, dass der Öffnungsgrad des Ansaugventils den Kompressorbetriebsbedingungen (z. B. Belastungsdruck, Entladungsdruck) genau übereinstimmt, wodurch eine abnormale Aufnahmevolumen, Druckschwankungen oder erhöhten Energieverbrauch aufgrund von Ventilstamm -Jamming -Jamming oder Strichabweichungen vermieden wird.
2. Kompatibilitätsmerkmale
Speziell für die Schraubenluftkompressoren der ZT555-90-Serie entwickelt, entspricht dem Ventilstammdurchmesser, den Schlaganfallparametern und dem Einstellmechanismusstruktur dieses Modells, um die Stabilität und Genauigkeit des Einstellungsprozesses sicherzustellen.
Komponentenmaterialien (z. B. hochfestes Stahl, ölresistente Dichtungen) passen sich der Umgebung für Ölnebel und der Temperatur im Kompressor an (normalerweise -10 bis 120 ° C) und vermeiden Rost oder Ausfall der Einstellkomponenten.
3. Inspektions- und Anpassungsszenarien
Regelmäßige Wartung: Es wird empfohlen, dieses Kit zu verwenden, um den Verschleiß, die Biegung des Ventilstiels oder die Aufstimmung durch Kohlenstoffablagerungen während des Betriebs 2000-3000-Stunden oder die jährliche Wartung des Geräts zu überprüfen und den Schlaganfall neu zu kalibrieren.
Fehlerbehebung: Wenn der Luftkompressor eine langsame Belastung, die Unfähigkeit, den festgelegten Druck, häufiges Entladen oder abnormaler Anstieg des Energieverbrauchs zu erreichen, auftritt, kann dies auf eine unsachgemäße Einstellung oder Verschleiß von Ventilstamm zurückzuführen sein, und dieses Kit sollte zur Erkennung und Anpassung verwendet werden.
Nach der Ersatzkalibrierung: Nach dem Austausch der Ansaugventilbaugruppe oder der Ventilstammkomponente ist es erforderlich, das Einstellungskit für eine präzise Positionierung zu verwenden, um sicherzustellen, dass die Freigabe zwischen dem Ventilstamm und dem Ventilkern, der Feder usw. den ursprünglichen Fabrikstandards entspricht.
4. Betriebspunkte
Einstellschritte: Entfernen Sie nach dem Wartungshandbuch des ZT55-90-Modells zuerst den Systemdruck, entfernen Sie die Abdeckung des Ansaugventils, ändern Sie die Länge der Ventilstammdauer durch die Einstellschraube und beobachten Sie die Druckreaktion während des Belastung / Entladens durch die Druckmessdose, bis die festgelegten Parameter erreicht sind.
Verriegelung und Fixierung: Verwenden Sie nach der Einstellung die Verriegelungsmutter, um die Position des Ventilstamms zu reparieren, um eine Parameterabweichung aufgrund der Vibration während des Betriebs zu verhindern, und ersetzen Sie die Versiegelungsscheibe, um keine Luftverletzung zu gewährleisten.
Werkzeugkompatibilität: Es wird empfohlen, die im Kit bereitgestellten dedizierten Werkzeuge (z. B. Drehmomentschlüssel, Positionierungsstecker) zu verwenden, um Ventilstammschäden oder unzureichende Einstellungsgenauigkeit aufgrund von inkompatiblen Werkzeugen zu vermeiden.
