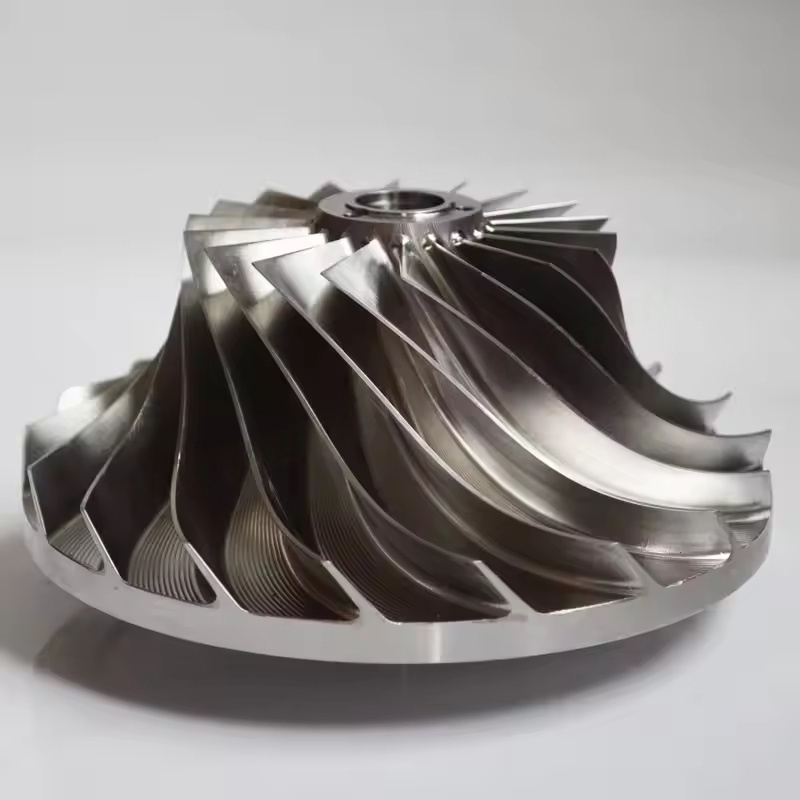

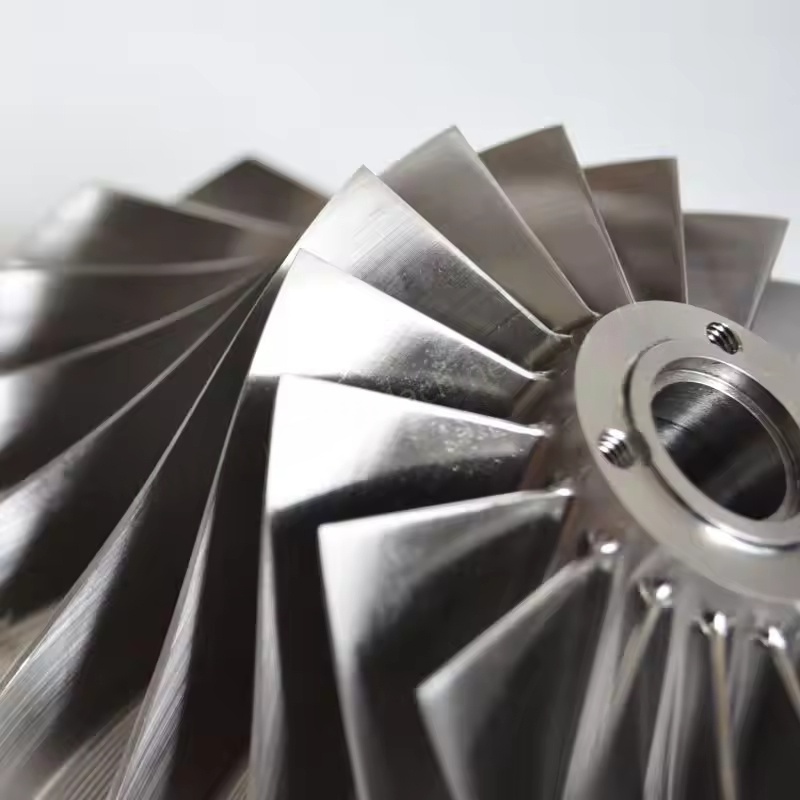

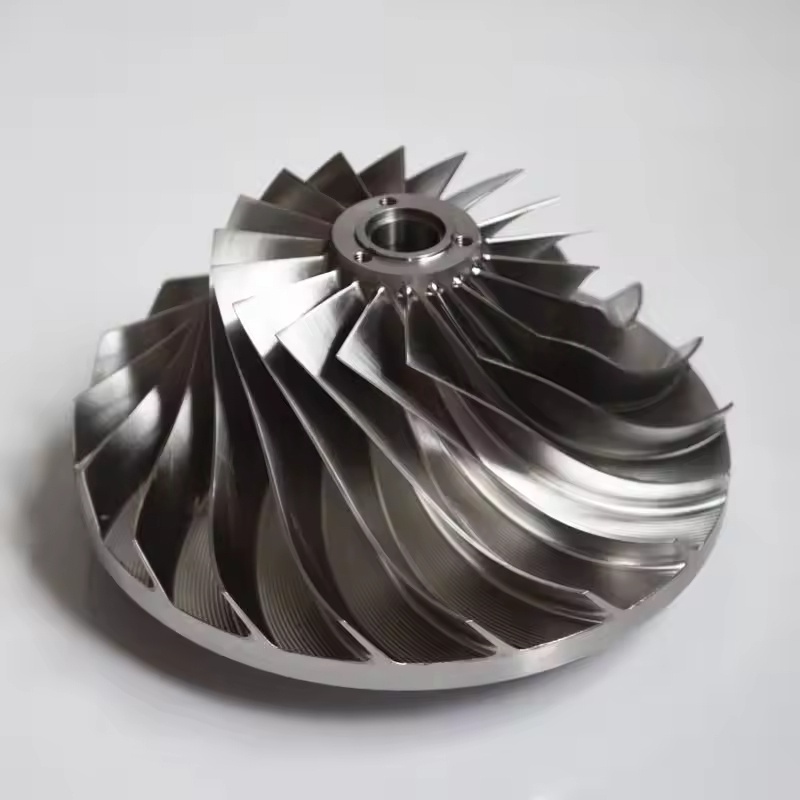

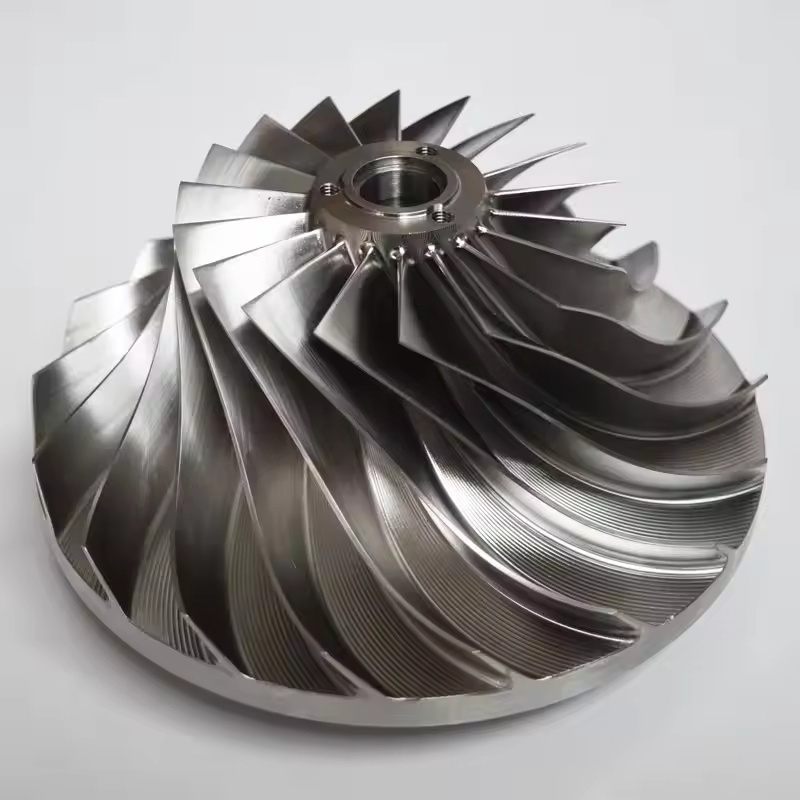

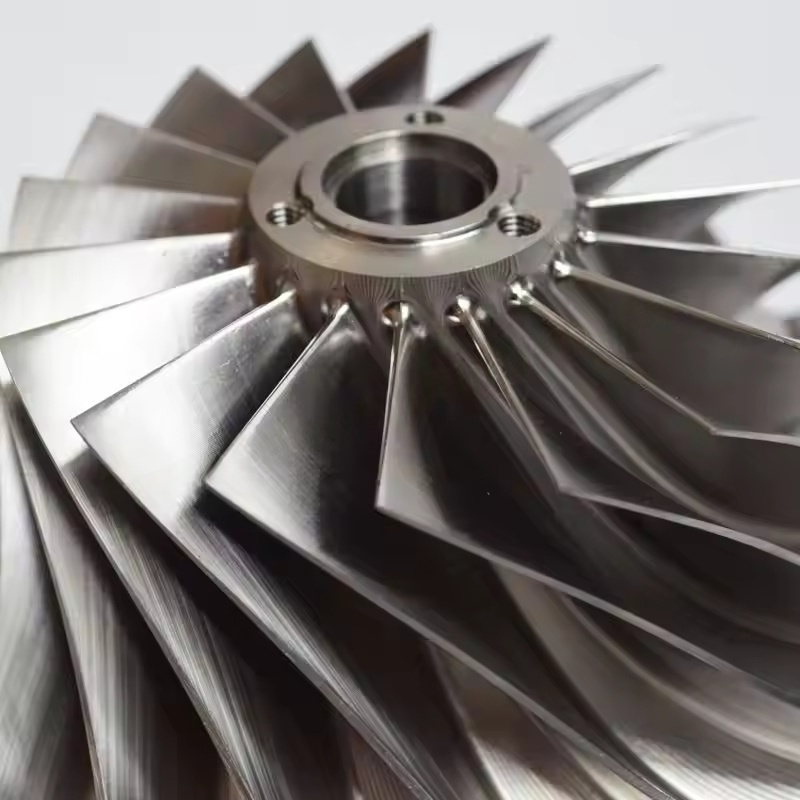

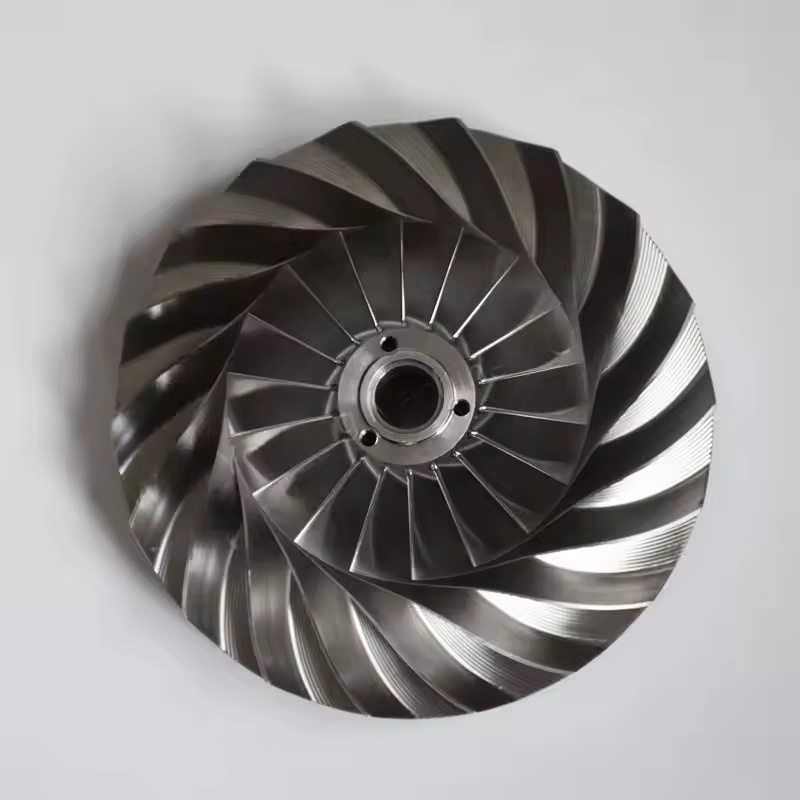

Der Wurm -Getriebe -Laufrad in Atlas Copco -Zentrifugalluftkompressoren. 1. Kernfunktion
Das Laufrad dreht sich mit hoher Geschwindigkeit (typischerweise Tausende bis Zehntausende von Revolutionen pro Minute), wobei die Zentrifugalkraft zur Beschleunigung und Komprimierung der Luft in den Laufrad beschleunigt und zusammengedrückt wird, wodurch die mechanische Energie in die kinetische Energie und die Druckenergie des Gases umgewandelt wird, was die Hauptverbindung für die Leistung der Luft ist. In der mehrstufigen Kompressionsstruktur von Zentrifugalluftkompressoren muss der Laufrad mit Diffusoren, Biegungen und anderen Komponenten kombiniert werden, um den Gasdruck zum Zielwert allmählich zu erhöhen.
2. Merkmale mit hohem Aluminium-Laufrad
Materielle Vorteile: Aus Aluminium aus hochfestem Aluminium (wie Aluminium in Luft- und Raumfahrtgrad) weist es die Eigenschaften einer niedrigen Dichte und des leichten Gewichts auf, was die Trägheitskraft und Schachtlast während der Rotation des Laufrads erheblich verringern kann, den Energieverlust reduziert und für mittlere und niedrige Druck und mittelschwere Arbeitsbedingungen geeignet ist.
Verarbeitungsleistung: Aluminium ist leicht in Form zu verarbeiten und kann komplexe Blattoberflächendesigns (wie rückwärts gekrümmte Klingen) realisieren, den Luftstromkanal optimieren, den Flussverlust reduzieren und die Kompressionseffizienz verbessern.
Anwendungsszenarien: häufig in mittleren und niedrigen Stromversorgungszentrifugal-Luftkompressoren oder in Szenarien, in denen höhere Anforderungen für die leichte Ausrüstung und die Energieverbrauchskontrolle vorliegen.
3. Merkmale des Metallreaders
Materialauswahl: Verwenden Sie hauptsächlich hochfeste Legierungsstahl (wie Chrom-Molybdän-Stahl, Legierungen auf Nickelbasis) oder Titanlegierungen mit hervorragendem Hochtemperatur- und Hochdruckresistenz, mechanischer Festigkeit und Ermüdungsresistenz, die weit höher als Aluminium in der Lage sind, eine höhere Rotationsspannung zu erzielen.
Anpassungsfähigkeit der Arbeitsbedingungen: Geeignet für große Zentrifugalluftkompressoren mit hoher Drehzahl und hohem Kompressionsverhältnis oder industrielle Umgebungen mit höheren mittleren Temperatur- und Spurenverunreinigungen (wie in der chemischen und energischen Industrie), die für eine lange Zeit mit harten mechanischen und thermischen Belastungen standhalten können.
Stabilität: Das Metallmaterial hat eine bessere Starrheit und eine stärkere Schwingungsunterdrückungsfähigkeit während der Hochgeschwindigkeitsrotation, die das Rauschen der Einheit verringert und die Lebensdauer verwandter Komponenten wie Lager verlängert.
4. Design- und Herstellungsmerkmale
Aerodynamische Optimierung: Die Form der Laufradschaufel (wie Vorwärtsneigung, rückständiges Biegen, radial), Einlass- und Auslasswinkel, Raddurchmesser usw. werden durch die Simulation der Flüssigkeitsdynamik (CFD) optimiert, um einen reibungslosen Luftstrom zu gewährleisten, Wirbel- und Schockverluste zu reduzieren und die Isolierungseffizienz zu verbessern.
Präzisionsverarbeitung: Verwenden Sie die Verarbeitung von fünfachsigen Verknüpfungen, Gesamtschmied usw., um die Größe der Größengenauigkeit und die dynamische Gleichgewichtsleistung des Laufrads zu gewährleisten, eine Vibration zu vermeiden, die die Standards aufgrund einer ungleichmäßigen Massenverteilung überschreitet, und sicherzustellen, dass ein sicherer Betrieb sicher ist.
Korrosionsbehandlung: Einige Oberflächen mit Metalltrallen werden Chrombeschichtung, Keramiksprühen usw. durchlaufen, um Korrosionsbeständigkeit und Verschleißfestigkeit zu verbessern, die für komprimierte Luftumgebungen mit höherem Feuchtigkeitsgehalt oder geringfügiger Korrosivität geeignet sind.
