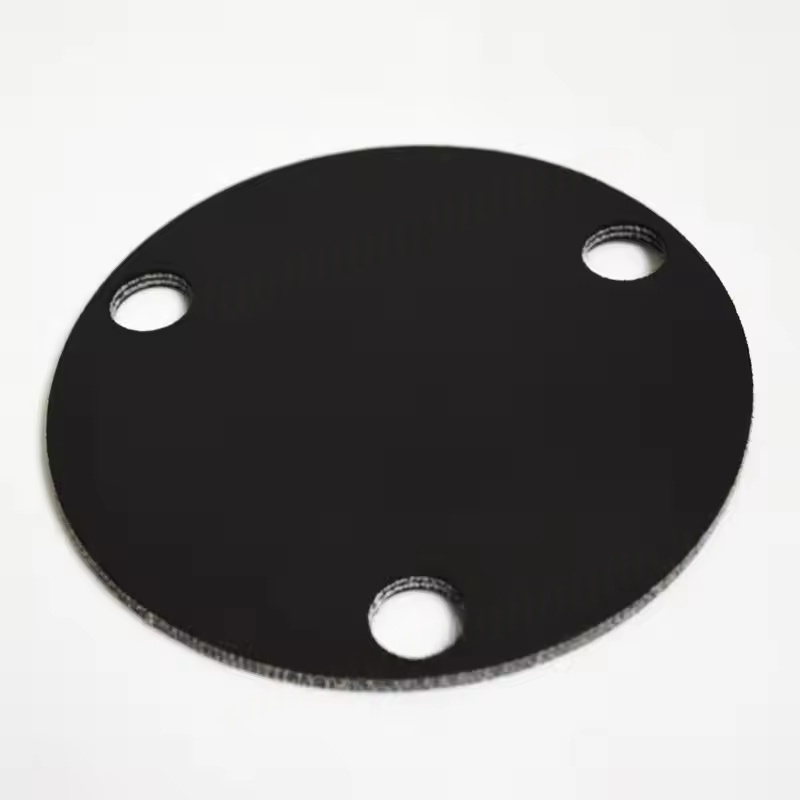

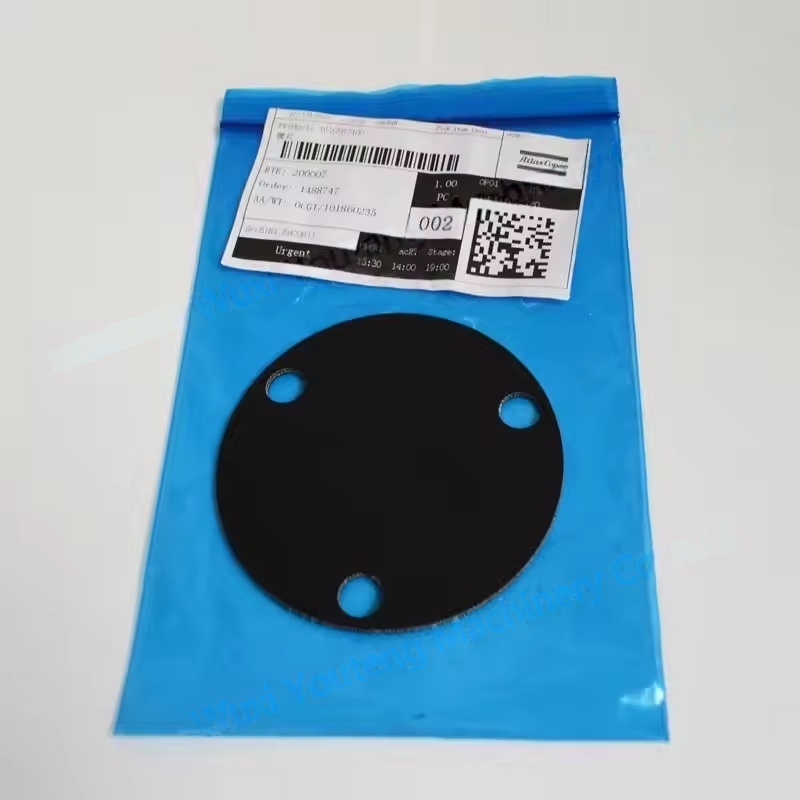

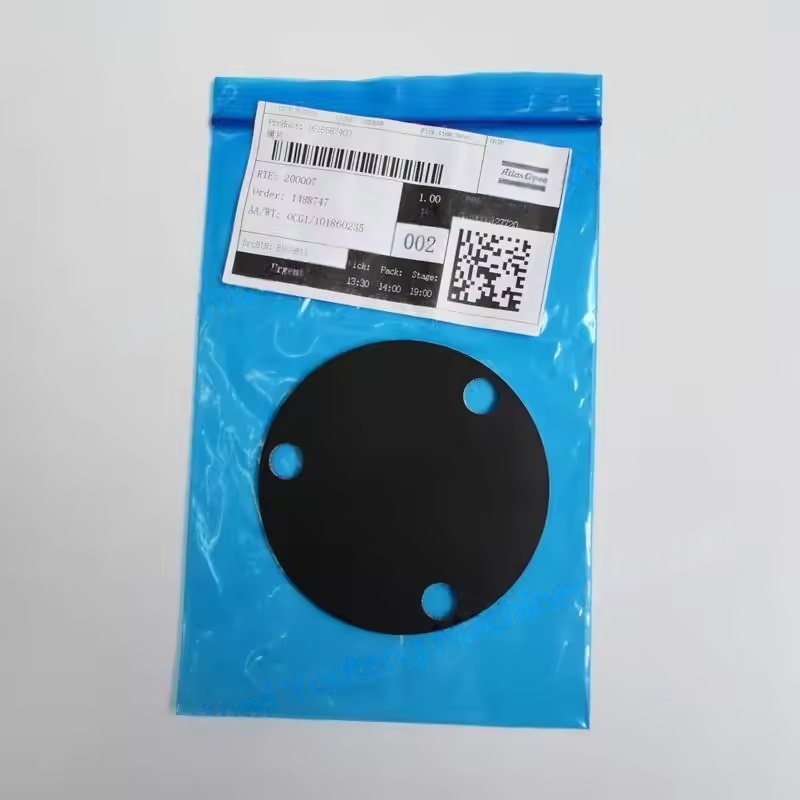

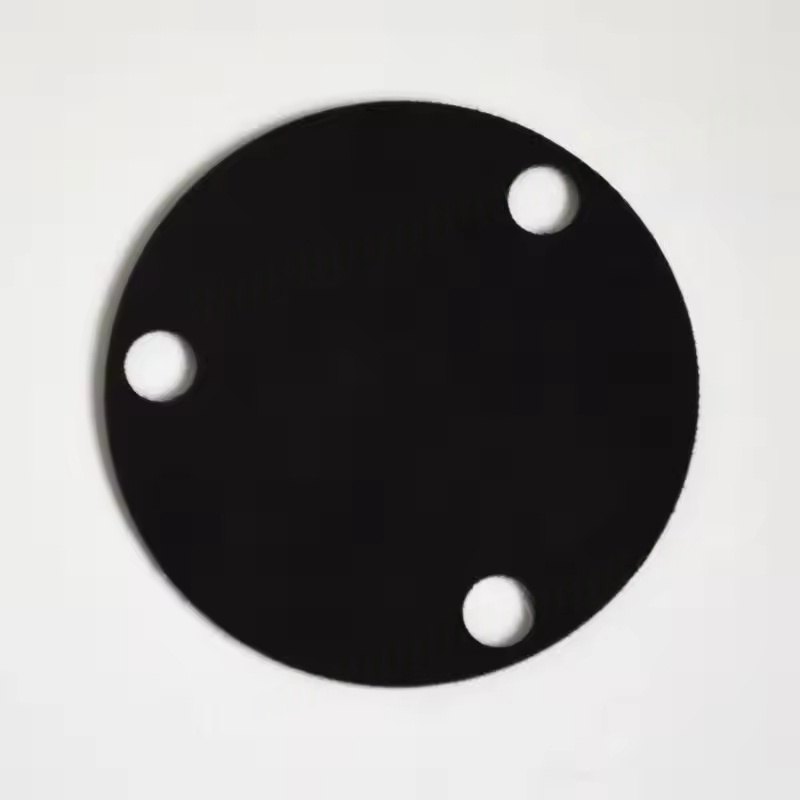

Die Membranstruktur und Funktion von Atlas Copco-Luftkompressoren der Hochdruck-Rotorbalance-Membran und Funktion
Struktureigenschaften: Normalerweise handelt es sich um eine dünne Blechmembran (hauptsächlich aus hochfestem Legierungsstahl oder Edelstahl) mit gewisse Elastizität und Zähigkeit. Es ist am Ende des Rotors oder auf der Gleichgewichtsscheibe durch bestimmte Methoden (z. B. Bolzenfixierung) installiert.
Bilanzprinzip: Wenn sich der Rotor mit hoher Geschwindigkeit dreht, kann das Zwerchfell das durch Herstellung von Toleranzen, Betriebsnutz usw. des Rotors verursachte Ungleichgewicht, Reduzierung der radialen Schwingung und Vermeidung einer abnormalen Reibung zwischen Rotor und Gehäuse, Lagern usw. aufnehmen oder ausgleichen.
Hilfsfunktion: Einige Zwerchfells haben auch Versiegelungsfunktionen, wodurch Hochdruckgas am Ende des Rotorwellens oder das Isolieren von Schmieröl aus der Kompressionsluftkammer verhindern.
Material- und Leistungsanforderungen
Materialauswahl: Es sollte eine hohe Festigkeit (in der Lage sein, der Zentrifugalkraft der Hochgeschwindigkeitsrotation des Rotors standzuhalten), der Ermüdungsbeständigkeit (an die langfristige Hochfrequenzvibration anpassen) und Temperaturwiderstand (in der Lage, sich an die Betriebstemperatur des Kompressors, normalerweise 100-200 ° C anzupassen). Gemeinsame Materialien sind ausfällighärtete Edelstahl- oder Legierungsmaterialien.
Präzisionsanforderungen: Die Herstellungsgenauigkeit muss extrem hoch sein, mit Dicke und Flachheit streng kontrolliert (normalerweise in Mikrometern gemessen), um die Genauigkeit der Gleichgewichtsanpassung zu gewährleisten und ein Verschlechterung des Rotor -Ungleichgewichts aufgrund unzureichender Präzision zu vermeiden.
Anwendung und Wartung
Anwendbare Modelle: Hauptsächlich für Hochdruckrotorstadien (wie Kompressoren mit einem Abgasdruck ≥ 30 bar), wie Hochdruck-Schraubenmaschinen der ZT-Serie, ölfreie Hochdruckkompressoren der ZH-Serie usw. Die Größe und Installationsmethode der Diaphragmen variieren für verschiedene Modelle.
Austauschzeit: Wenn der Kompressor übermäßige Schwingungswerte (überschreitet den angegebenen Schwingsintensitätsstandard des Geräts), eine abnormale Zunahme des Betriebsgeräusches oder die Risse, die Verformung oder die Ermüdungsschädigung des Zwerchfells erforderlich, ist es erforderlich, es rechtzeitig zu ersetzen.
Vorsichtsmaßnahmen für Installation: Während des Austauschs ist es erforderlich, strikt in Übereinstimmung mit den ursprünglichen Fabrikspezifikationen zu arbeiten, um die Konzentrik zwischen dem Zwerchfell und dem Rotor zu gewährleisten, und die Befestigungsschrauben sollten gemäß dem angegebenen Drehmoment festgezogen werden, um eine vorzeitige Ausfall des neuen Diaphragms aufgrund einer unsachgemäßen Installation zu vermeiden.
Bedeutung und Auswahl
Die Diaphragmen mit Hochdruck-Rotorbilanz ist eine Schlüsselkomponente zur Gewährleistung des sicheren Betriebs des Kompressors. Sein Versagen kann zu einer erhöhten Rotorvibration führen, was zu Lagerschäden, Rotorbeschlagnahme und anderen schwerwiegenden Fehlern und sogar zum Abschalten von Geräten führt.
Es ist notwendig, die ursprünglichen Fabrikteile von Atlas Copco auszuwählen, da ihre Größe, ihr Material und ihre Präzision vollständig mit dem spezifischen Modell des Rotors übereinstimmen. Nicht eingestellte Teile können aufgrund einer minderwertigen Leistung aus Gleichgewicht oder Sicherheitsrisiken führen.
