Hauptkomponenten und Arbeitsprinzip

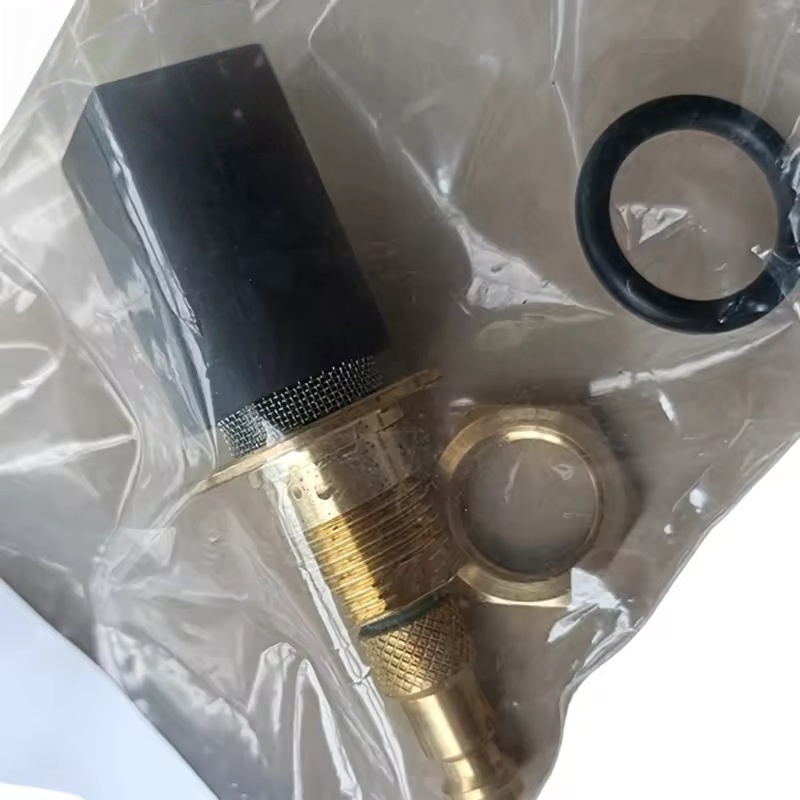

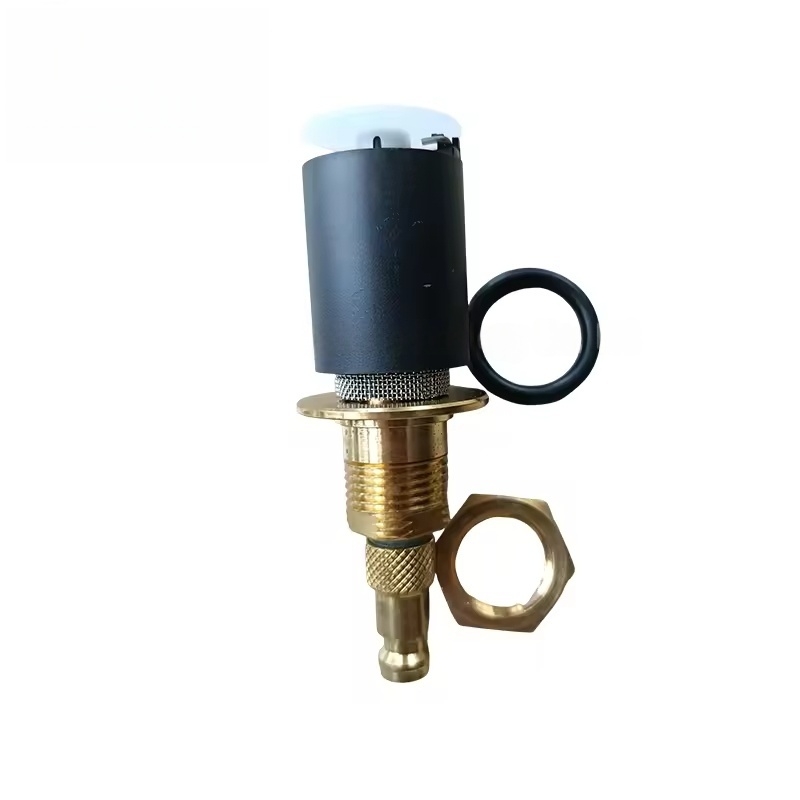

Kernkomponenten: Gehen typischerweise Ventilkörper, Ventilkern (oder Membran), elektromagnetisches Ventil (elektrischer Typ), Schwimmerkugel (mechanischer Typ), Entwässerungsauslass, Filterbildschirm und Versiegelungsteile usw. zu.
Arbeitsprinzip:
Mechanischer Typ (Schwimmerkugeltyp): Wenn das akkumulierte Kondensatwasser einen bestimmten Flüssigkeitsspiegel erreicht, steigt der Schwimmer und fährt den Ventilkern zum Öffnen, sodass das Wasser abtropfen kann. Nach dem Wasserabfluss fällt der Schwimmer und schließt das Ventil, wodurch automatische Entwässerung erreicht wird.
Elektrischer Typ (elektromagnetisches Ventil): Das System wird durch das Steuerungssystem ausgelöst, um das elektromagnetische Ventil in regelmäßigen Abständen zu aktivieren, das Drainageauslass zum Abtropfen von Wasser und das Schließen des Ventils nach der festgelegten Zeit zu öffnen, die automatische Entwässerung durch die Zeitregelung zu erreichen.
Kombinierter Typ: Einige Modelle kombinieren mechanische und elektrische Prinzipien zur Verbesserung der Drainagezuverlässigkeit.
Schlüsselfunktionen und Anwendungsorte
Automatische Entwässerung: Es ist kein manueller Betrieb, wodurch das Kondensatwasser (Öl, Wasser und gemischte Verunreinigungen) aus der Druckluft unverzüglich entladen werden und die Qualität der Druckluft sicherstellen.
Anti-Leakage-Design: Während der Entwässerung wird nur Flüssigkeit entlassen, wodurch der Verlust von Druckluft minimiert wird und den Energieverbrauch verringert wird.
Anwendungsstandorte:
Boden des Luftkompressorspeichers
Auslass des Primär-/Sekundäröl-Wasserseparators
Entwässerungsauslass des Kühl- oder Adsorptionstrockners
Boden des Filters (z. B. Präzisionsfilter, aktivierter Kohlenstofffilter)
Technische Funktionen
Hohe Zuverlässigkeit: toleriert den Druck (normalerweise 0 ~ 16 bar) und die Temperatur (Umwelttemperatur ~ 60 ℃) des Druckluftsystems, wobei sie sich an feuchte und fettige Arbeitsbedingungen anpassen.
Anforderungen an die Wartung: Der integrierte Filterbildschirm verhindert, dass Verunreinigungen den Ventilkern blockieren, und einige Modelle haben selbstverzählte Funktionen.
Vielseitige Kompatibilität: In verschiedenen Schnittstellengrößen (wie 1/4 "und 3/8" Threads) und Installationsmethoden (vertikal, horizontal) verfügbar, für verschiedene Modelle (z. B. GA, GX, G -Serie usw.) geeignet.
Umweltdesign: Reduziert die Arbeitsintensität der manuellen Entwässerung und vermeidet Umweltverschmutzung durch die zufällige Entladung von Kondensatwasser.
Häufige Fehler und Ersatzwartung
Fehlermanifestationen:
Schlechte Entwässerung oder vollständige Blockierung (Kondensatwasser kann nicht entladen werden, flüssiges Gehalt ansteigt).
Leckage aufgrund eines schlechten Ventilverschlusses (Systemdruckabfälle, Energieverbrauch steigt).
Das elektromagnetische Ventil wirkt nicht (elektrischer Typ) oder Schwimmerkugel ist festgefahren (mechanischer Typ).
Häufige Ursachen:
Verunreinigungen, die den Ventilkern- oder Filterbildschirm blockieren (wie Ölflecken, Metallabfälle).
Versiegelungsteile Alterung oder Verschleiß (Leckagen verursachen).
Elektromagnetische Ventilspule ausgebrannt oder Linienversagen (elektrischer Typ).
Schwimmerkugelbrüche oder stecken (mechanischer Typ).
