Grundfunktionen und Anwendungen
Versiegelungsfunktion: Dieses Kit enthält verschiedene Versiegelungskomponenten, die für statische oder dynamische Versiegelung an den Verbindungspunkten zwischen dem Instrumentenblock und den Rohren, Sensoren, Druckmessgeräten usw. verwendet werden, um eine Leckage von Druckluft, Schmieröl oder Kontrollgas zu verhindern.
Kompatible Komponenten: Es ist hauptsächlich im Instrumentensteuermodul (Instrumentenblock) des Luftkompressors installiert. Dieses Modul integriert normalerweise Drucksensor -Grenzflächen, Schnittstellen des Gesprächs, Steuerrohrverbindungen usw. und ist ein Schlüsselknoten für die Überwachung der Drucküberwachung und zur Übertragung von Steuersignalen.

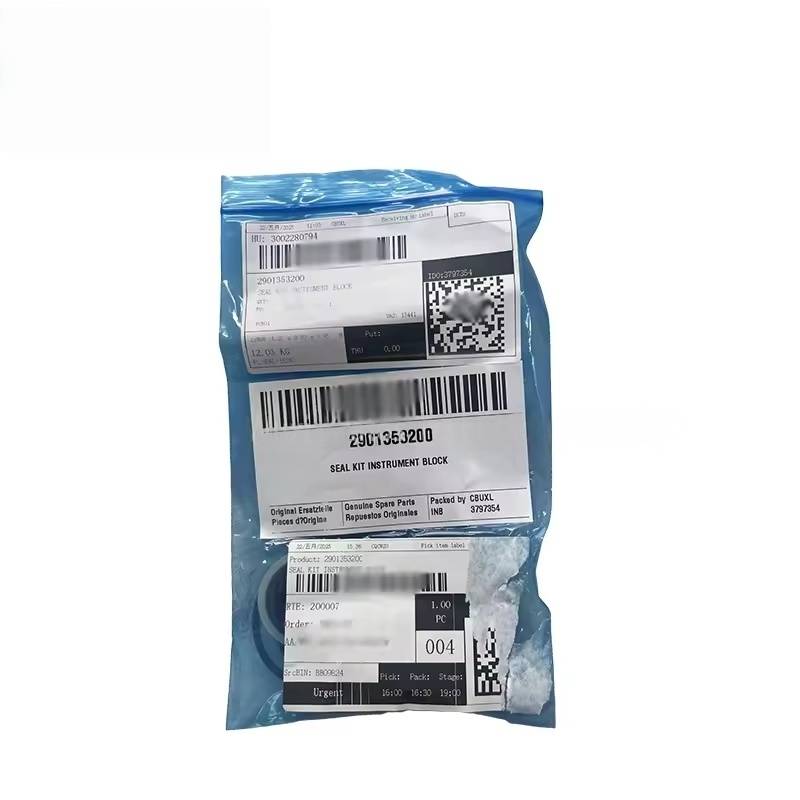

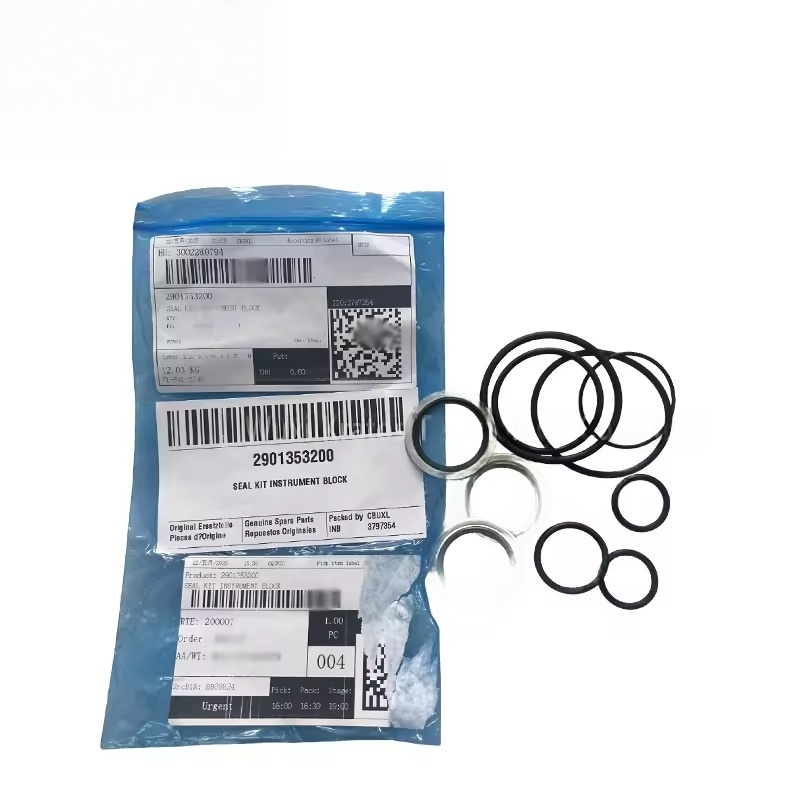

Anwendbare Modelle: 2901353200 ist die ursprüngliche Fabrik -Teilenzahl von Atlas Copco. Es ist üblicherweise in GA-Serie-Schraubenluftkompressoren (wie einige mittelgroße und große GA-Modelle) und verwandte Geräte mit Druckluftsystemen zu finden. Die spezifische Kompatibilität muss basierend auf dem Ausrüstungsmodell und der Produktionsstapel bestätigt werden.
Kit -Zusammensetzung und Materialien

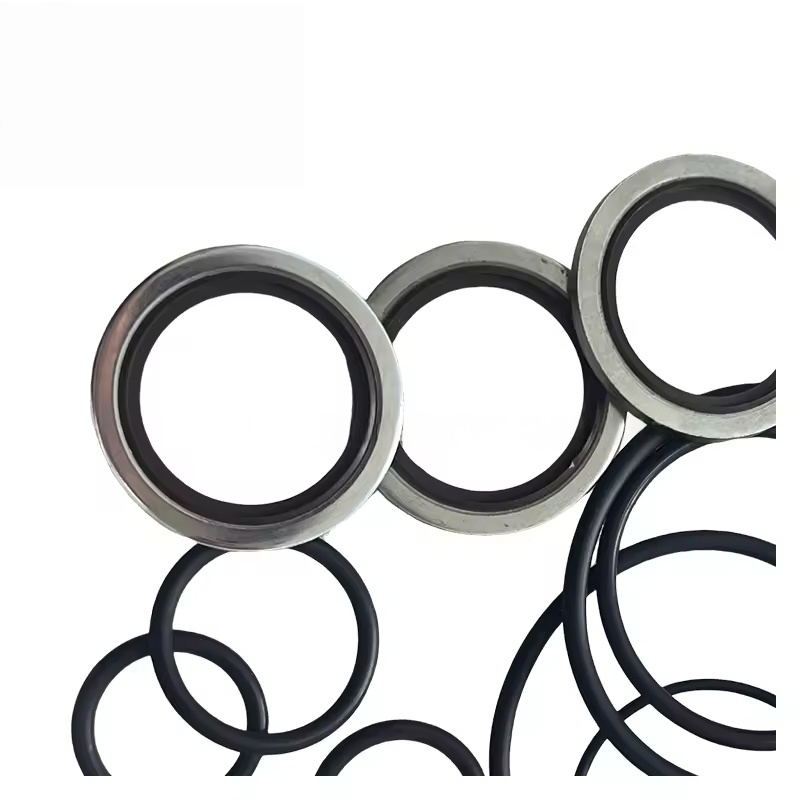

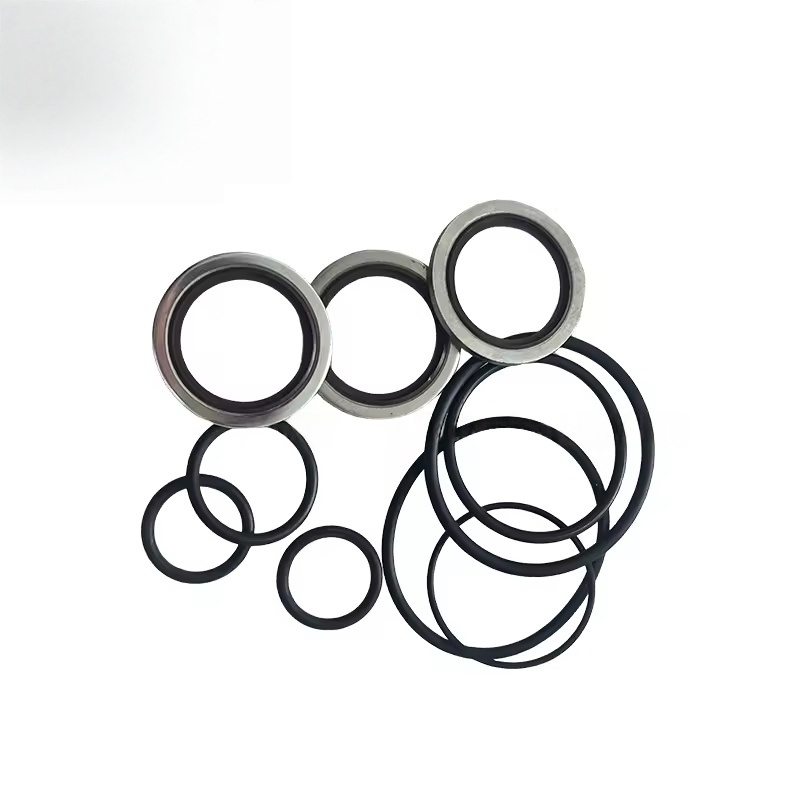

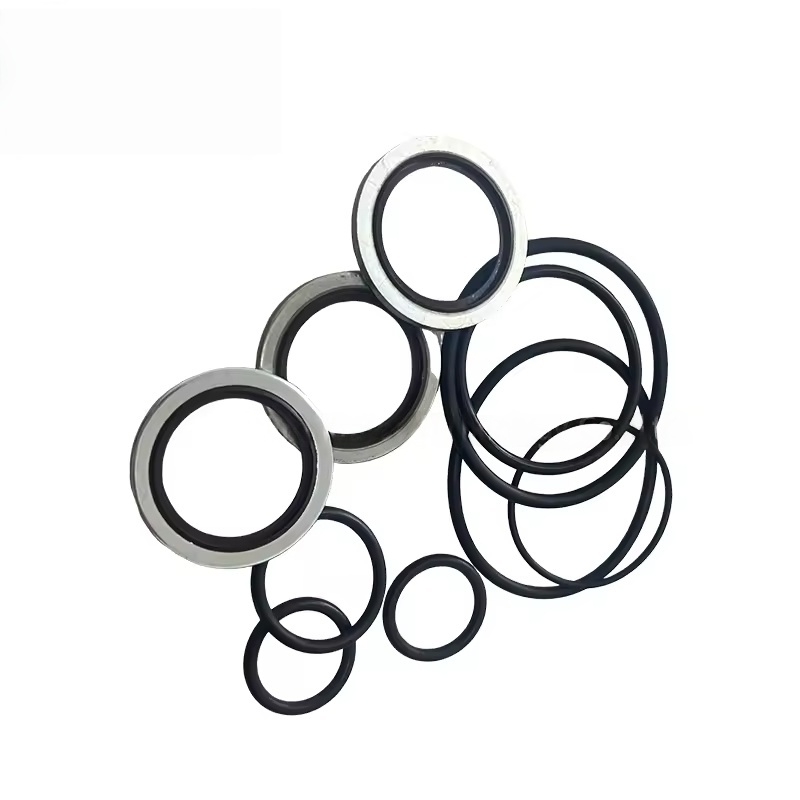

Hauptkomponenten: Normalerweise enthält verschiedene Spezifikationen von O-Ringen, Dichtdichtungen, flachen Unterlegscheiben, Staubabdeckungen usw. Die spezifische Menge und Größe hängen vom strukturellen Design des Instrumentenblocks ab.
Materialmerkmale:
Die Versiegelungskomponenten verwenden hauptsächlich ölresistente und temperaturresistente Gummi (z. B. Nitril-Gummi-NBR oder Fluororubber FKM), die zum Schmieren von Öl, Druckluftmedien und Arbeitstemperaturen von 80-120 ℃ geeignet sind.
Einige Metallscheiben bestehen aus Messing oder Edelstahl, um eine hohe Festigkeit und Korrosionsbeständigkeit zu gewährleisten.
Präzisionsanforderungen: Die Versiegelungskomponenten haben eine hohe dimensionale Genauigkeit, und die Paarungslücke mit der Grenzfläche zwischen Instrumentenblock wird streng gesteuert, um die Versiegelungszuverlässigkeit zu gewährleisten.
Ersatztiming und gemeinsame Probleme
Signalersatz:
Leckage tritt am Anschlussteil des Instrumentenblocks auf (wie Ölflecken oder Luftspuren an der Druckgrenzfläche).
Abnormale Druckanzeige (möglich aufgrund von Leckagen, was zu ungenauen Drucksignalen führt).
Während der regelmäßigen Wartung oder des Austauschs des Instrumentenblocks, des Sensors usw. muss das Versiegelungskit gleichzeitig ersetzt werden (die Versiegelungskomponenten sind abschließende Teile und werden nicht zur Wiederverwendung empfohlen).
Auswirkungen von Fehlern:
Leckage führt zu einem Systemdruckverlust und erhöht den Energieverbrauch.
Schmierölleckage kann die Umwelt verschmutzen oder eine Abnahme des Ölstands verursachen, was sich auf die Schmierung der Ausrüstung auswirkt.
Die Drucksignalverzerrung kann dazu führen, dass das Kontrollsystem einen abnormalen Betrieb der Einheit falsch vorlegt und auslöst.
Vorsichtsmaßnahmen für Ersatz- und Wartungsarbeiten
Original-Fabrik-Ersatzteile Garantie: 2901353200 ist ein ursprüngliches fabrikspezifisches Versiegelungskit. Es muss mit den ursprünglichen Produkten von Atlas Copco verwendet werden, um sicherzustellen, dass die Größe, das Material und der Instrumentenblock der Versiegelungskomponenten vollständig übereinstimmen, wodurch sekundäre Leckagen aufgrund von Kompatibilitätsproblemen vermieden werden.
Installationsspezifikationen:
Reinigen Sie vor dem Austausch die Dichtfläche des Instrumentenblocks gründlich, entfernen Sie Restölflecken, gealterte Versiegelungskomponentenfragmente und Verunreinigungen.
Installieren Sie jede Versiegelungskomponente in der entsprechenden Reihenfolge gemäß der Ablagerungssequenz, um keine Auslassungen oder Verzerrungen sicherzustellen (insbesondere O-Ringe müssen korrekt in die Dichtungsrille eingeführt werden).
Vermeiden Sie es, scharfe Werkzeuge zu verwenden, um die Versiegelungskomponenten zu kontaktieren, um Kratzer zu vermeiden, die zum Versiegelungsfehler führen können.
Ziehen Sie die Verbindungsschrauben gemäß dem angegebenen Drehmoment fest, um einen gleichmäßigen Kontakt der Dichtflächen zu gewährleisten, und vermeiden Sie eine Überdachung, wodurch der Instrumentenblock oder die Dichtungskomponenten beschädigt werden kann.
