1. Der Ventilkörper der Nicht-Rückgang-Ventilbaugruppe des Luftkompressors
Funktion: Als äußere Hülle der gesamten Baugruppe berücksichtigt sie die internen Kernkomponenten und verbindet die Pipelines.
Material: Ausgewählt auf dem Arbeitsdruck und den mittleren Eigenschaften ausgewählt, gehören gusseisene (geeignet für niedrige Druckbedingungen), Stahlguss (mittel hoher Druck) und Edelstahl (für korrosive Umgebungen wie die Lebensmittel- und Pharmaindustrie).
Struktur: Normalerweise verfügt sie über einen geraden oder rechtswinkeligen Typ, der flüssige Kanäle im Inneren verfügt, um einen glatten Luftstrompassy zu gewährleisten.
2. Der Ventilkern (Ventilscheibe) der Nicht-Rückgang-Ventilbaugruppe des Luftkompressors
Funktion: Steuert die Richtung des Luftstroms, ermöglicht nur einen Einwegströmung (vom Luftkompressorauslass zum Lagertank oder nach nachgeschalteten Rohren) und verhindern Sie den Rückfluss.
Gemeinsame Typen:
Hubtyp Ventilkern: Bewegt sich entlang der Ventilkörperachse nach oben und unten, hat eine gute Versiegelungsleistung, die für Rohrleitungen mit kleinen Durchmesser geeignet ist.
Ventilkern vom Schwung Typ: Öffnet durch Drehen um die Scharnierachse einen niedrigen Widerstand, der für Szenarien mit hohem Fluss mit großem Durchmesser geeignet ist.
Ventilkern vom Ball vom Typ Typ: Dichtungen durch die Selbstgewicht oder die Federkraft des Balls, hat eine einfache Struktur und eine schnelle Reaktion.
Material: Meistens aus Verschleißmetallen (wie Messing, duktilem Eisen) hergestellt, verwenden einige hochpräzise Szenarien technische Kunststoffe (z. B. Polytetrafluorethylen), um die Dichtungsleistung zu verbessern.
3. Versiegelungskomponenten der Nicht-Rückgang-Ventilbaugruppe des Luftkompressors
Funktion: Stellen Sie sicher, dass die luftdicht, wenn der Ventilkern mit dem Ventilsitz in Kontakt steht und Leckagen verhindert.
Gemeinsame Materialien:
Nitril Butadiene Gummi (NBR): Gute Ölwiderstand, geeignet für normale Luftkompressorsysteme.
Fluororubber (FKM): Resistent gegen hohe Temperaturen und chemische Korrosion, geeignet für Hochtemperatur- oder spezielle mittlere Umgebungen.
Metalldichtungsfläche: Erreicht die Versiegelung durch die präzisionsbearbeiteten Metallkontaktoberflächen, die für Hochdruck- und Hochtemperaturbedingungen geeignet sind.
4. Quellen der Nicht-Rückgang-Ventilbaugruppe des Luftkompressors
Funktion: Stellen Sie die Rückprallkraft zur Verfügung, damit der Ventilkern fest am Ventilsitz haften, wenn kein Vorwärtsluft vorhanden ist und die Versiegelung erreicht.
Merkmale: Die Federelastizität muss mit dem Arbeitsdruck des Systems übereinstimmen - zu viel Elastizität erhöht den Luftströmungswiderstand, zu wenig kann zu einer schlechten Versiegelung führen.
Material: Normalerweise aus Edelstahl, um Rost und Versagen in feuchten oder fettigen Umgebungen zu vermeiden.
5. Ventilsitz der Nicht-Rückgang-Ventilbaugruppe des Luftkompressors
Funktion: Bildet ein Versiegelungspaar mit dem Ventilkern, der die Schlüsselkontaktoberfläche ist, um einen umgekehrten Luftstrom zu verhindern.
Merkmale: Die Oberfläche muss genau bearbeitet werden (z. B. das Polieren), um die Passform mit dem Ventilkern zu gewährleisten. Einige Ventilsitze können für eine einfache Wartung ersetzt werden.

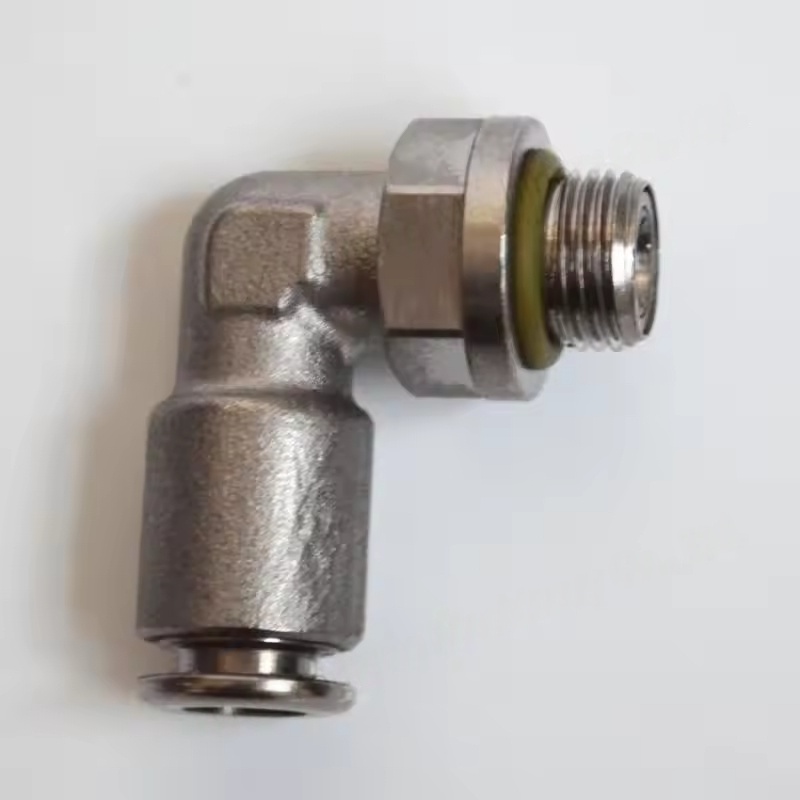

6. Verbindungsoberflächen der Nicht-Rückgang-Ventilbaugruppe des Luftkompressors
Funktion: Verbunden Sie den Luftkompressor -Auspuffanschluss mit den nachgeschalteten Rohrleitungen (wie Lagertanks, Trockner usw.).
Gemeinsame Formen:
Gewindeschnittstellen (interner Gewinde / externer Gewinde): wie G -Gewinde, NPT -Faden, geeignet für kleine Durchmesser (≤DN50).
Flanschgrenzflächen: Geeignet für Pipelines mit großer Durchmesser, eine feste Verbindung und eine starke Versiegelung.
Schweißschnittstellen: Geeignet für Hochdruck-, Hochvibrationsszenarien, die eine professionelle Schweißinstallation erfordern.
Kernfunktionen der nicht zurückgegebenen Ventilbaugruppe des Luftkompressors
Backflow verhindern: verhindert, dass die Druckluft im Lagertank beim Stoppen zurück zum Luftkompressor -Hauptgerät fließt, wodurch die umgekehrte Drehung der Haupteinheit oder des Schmieröls in den Zylinder gedrückt wird.
Schutz des Systems: Verhindert Kondensatwasser oder Verunreinigungen vor den nachgeschalteten Geräten (z. B. Trockner, Filtern), um wieder in den Luftkompressor zu fließen, wodurch das Risiko eines Ausfalls verringert wird.
Systemdruck beibehalten: Stellen Sie nach dem Herunterfahren die Stabilität des Drucks im Lagertank sicher und vermeiden Sie das häufige Start des Luftkompressors.
