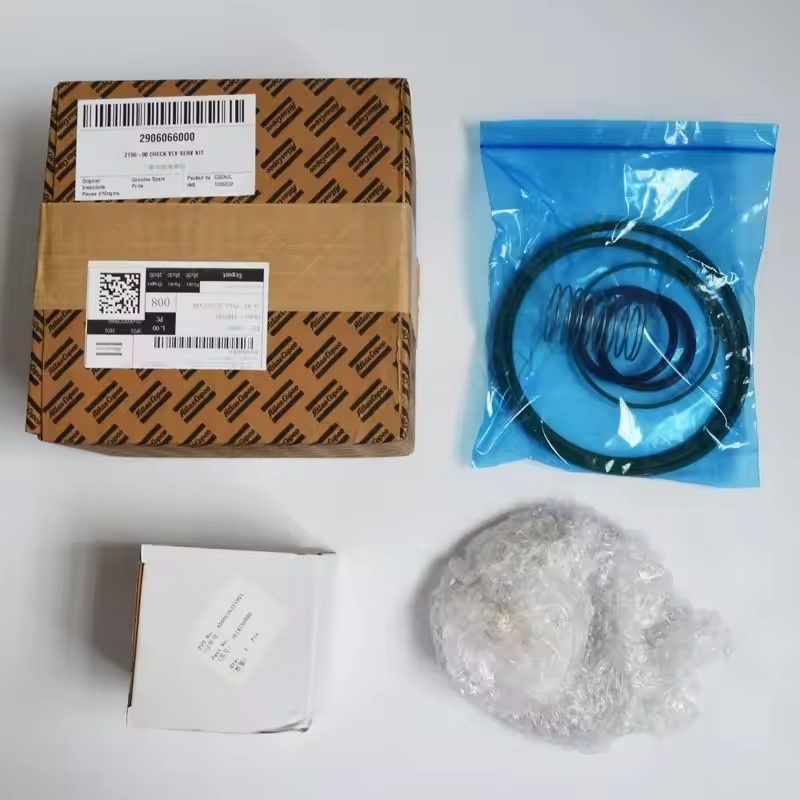

2906066000 Atlas Copco

Einstellsatz für den Rückschlagventilschaft des Luftkompressors der Serie ZT55-90 von Atlas Copco 1. Zusammensetzung und Funktion des Satzes

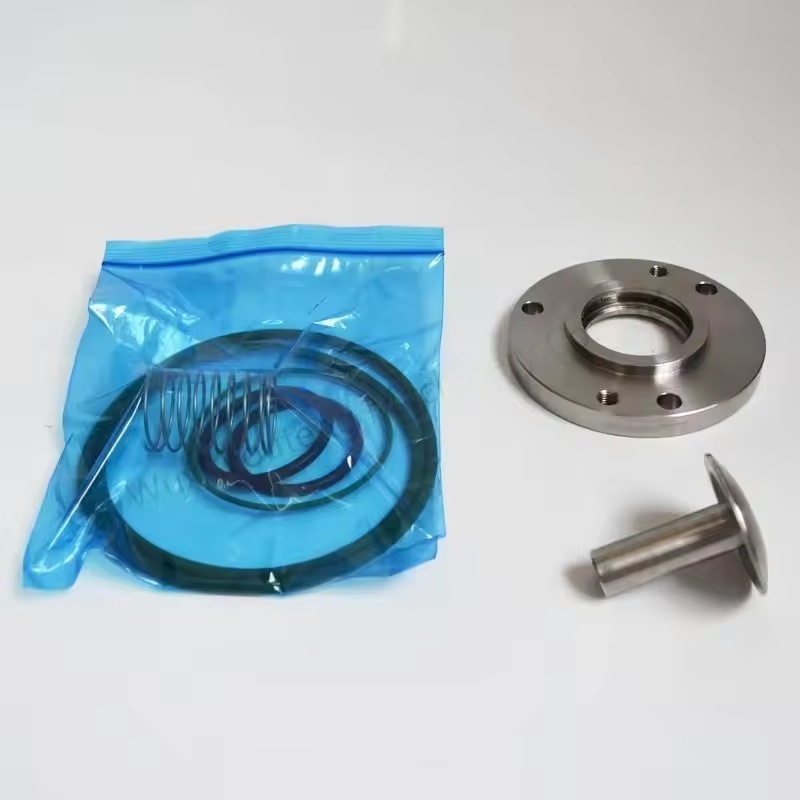

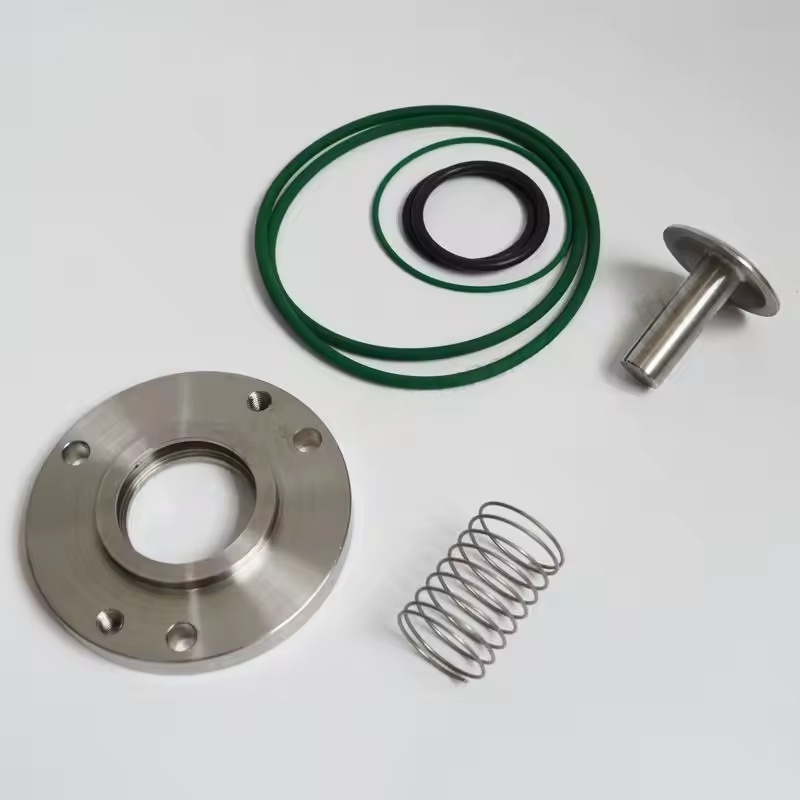

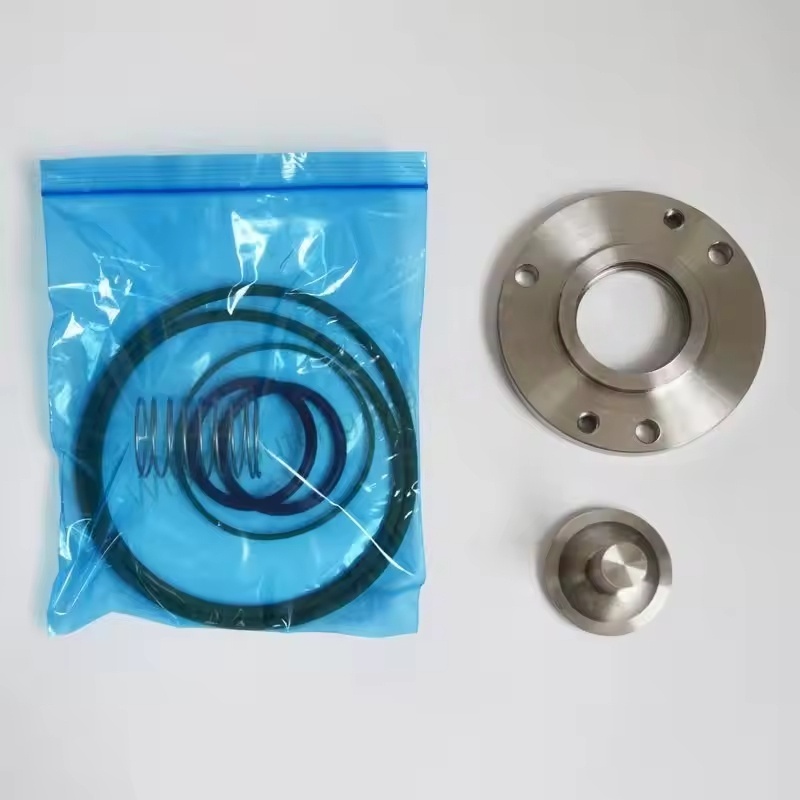

Zu den Kernkomponenten gehören normalerweise Ventilschaft-Einstellschrauben, Sicherungsmuttern, Positionierungsscheiben, Dichtungsringe und spezielle Einstellwerkzeuge. Einige Kits enthalten möglicherweise auch Messgeräte zur Erkennung des Ventilschaftverschleißes oder Vorlagen für Kalibrierungsskalen.

Hauptfunktion: Stellen Sie durch Anpassen des Hubs, der Position oder der Vorspannung des Ventilschafts sicher, dass der Öffnungsgrad des Einlassventils genau mit den Betriebsbedingungen des Kompressors übereinstimmt, und vermeiden Sie ungewöhnliche Ansaugvolumina, Druckschwankungen oder erhöhten Energieverbrauch aufgrund von Blockierungen des Ventilschafts oder Hubabweichungen.

2. Kompatibilitätsmerkmale

Speziell für die Schraubenkompressoren der ZT55-90-Serie entwickelt und auf den Ventilschaftdurchmesser, die Hubparameter und die Struktur des Einstellmechanismus dieses Modells abgestimmt, um die Stabilität und Genauigkeit des Einstellvorgangs sicherzustellen.

Die Komponentenmaterialien passen sich dem Ölnebel und der Temperaturumgebung im Kompressor an und verhindern so Rost oder Ausfall der Einstellkomponenten.

3. Inspektions- und Anpassungsszenarien

Regelmäßige Wartung: Es wird empfohlen, dieses Kit zu verwenden, um während des 2000–3000-Stunden-Betriebs oder der jährlichen Wartung des Geräts Verschleiß, Verbiegung des Ventilschafts oder Blockierung durch Kohlenstoffablagerungen zu prüfen und den Hub neu zu kalibrieren.

Fehlerbehebung: Wenn der Luftkompressor langsam belastet wird, den eingestellten Druck nicht erreichen kann, häufig entladen wird oder der Energieverbrauch ungewöhnlich ansteigt, kann dies an einer falschen Einstellung des Ventilschafts oder an Verschleiß liegen. Zur Erkennung und Einstellung sollte dieses Kit verwendet werden.

Nach der Austauschkalibrierung: Nach dem Austausch der Einlassventilbaugruppe oder der Ventilschaftkomponente muss zur präzisen Positionierung das Einstellset verwendet werden, um sicherzustellen, dass das Spiel zwischen dem Ventilschaft und dem Ventilkern, der Feder usw. den ursprünglichen Werksstandards entspricht.

4. Betriebspunkte

Einstellschritte: Lassen Sie gemäß dem Wartungshandbuch des Modells ZT55-90 zunächst den Systemdruck ab, entfernen Sie die Endabdeckung des Einlassventils, ändern Sie die Ventilschaftverlängerungslänge über die Einstellschraube und beobachten Sie die Druckreaktion während des Ladens/Entladens über das Manometer, bis die eingestellten Parameter erreicht sind.

Sichern und Fixieren: Fixieren Sie nach der Einstellung die Position des Ventilschafts mit der Sicherungsmutter, um Parameterabweichungen aufgrund von Vibrationen während des Betriebs zu verhindern, und ersetzen Sie die Dichtungsscheibe, um sicherzustellen, dass keine Luft austritt.

Werkzeugkompatibilität: Es wird empfohlen, die im Kit enthaltenen Spezialwerkzeuge zu verwenden, um eine Beschädigung des Ventilschafts oder eine unzureichende Einstellgenauigkeit aufgrund inkompatibler Werkzeuge zu vermeiden.
